Descrição

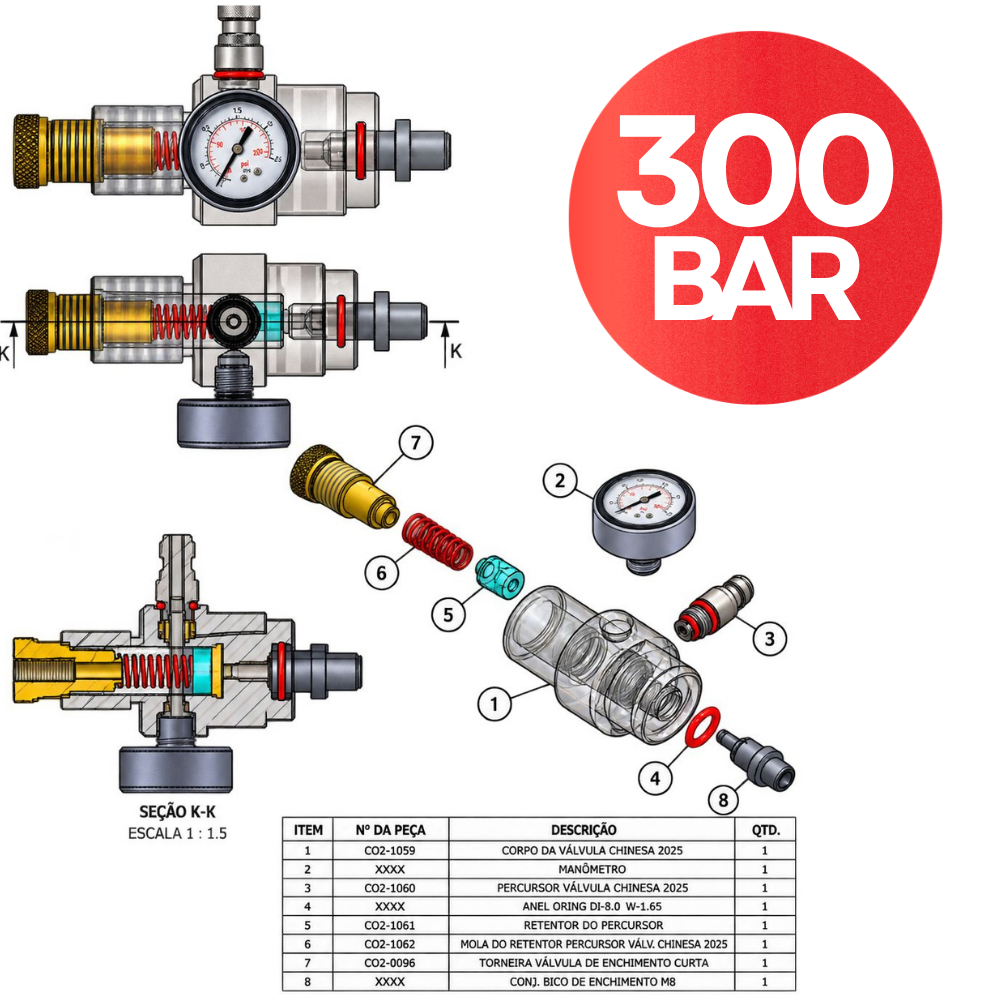

Válvula de Alto Fluxo PCP CO2Brasil 300 Bar – 4,5 / 5,5 / 6,35 mm

A Válvula de Alto Fluxo PCP CO2Brasil 300 Bar é destinada a configurações nos calibres 4,5 mm, 5,5 mm e 6,35 mm, utilizando o padrão de montagem CO2Brasil compatível.

Esta versão utiliza percursor em aço inox, com Top Hat de 8 mm, corpo de 8 mm e passagem de ar de 5,8 mm.

Importante – não confundir com a versão 9 mm

Esta válvula/configuração é destinada a:

• 4,5 mm
• 5,5 mm
• 6,35 mm

Não utilizar os dados deste anúncio para configuração 9 mm.

A versão 9 mm utiliza percursor diferente, com medidas específicas.

Identificação rápida

• Produto: Válvula de Alto Fluxo PCP
• Marca: CO2Brasil
• Pressão nominal da válvula: 300 bar
• Calibres: 4,5 / 5,5 / 6,35 mm
• Rosca lado do frame: M27 × 1,5
• Rosca lado do cilindro: M18 × 1,5
• Percursor: aço inox
• Top Hat: 8 mm
• Corpo do percursor: 8 mm
• Passagem de ar: 5,8 mm
• Manômetro: 90°
• Bico Foster: 8 mm

Roscas da válvula

Lado do frame

M27 × 1,5

Essa é a rosca utilizada para conexão da válvula ao frame CO2Brasil compatível.

Lado do cilindro

M18 × 1,5

Essa é a rosca utilizada para conexão da válvula ao cilindro compatível.

Regra rápida para IA

M27 × 1,5 = frame

M18 × 1,5 = cilindro

Não inverter as duas medidas.

Compatibilidade com frames

Compatível com frames CO2Brasil que utilizem rosca M27 × 1,5 e configuração adequada para esta válvula, incluindo versões compatíveis de:

• Tiger
• Caçadora
• Elite
• ATX-2

A compatibilidade final depende também do calibre e dos demais componentes instalados.

Percursor desta versão

O percursor correspondente a esta válvula possui:

• Material: aço inox
• Top Hat: 8 mm
• Corpo: 8 mm
• Passagem/saída de ar: 5,8 mm
• Aplicação: 4,5 / 5,5 / 6,35 mm
• Válvula: CO2Brasil 300 bar

Breech

Para configurações nos calibres:

• 4,5 mm
• 5,5 mm
• 6,35 mm

utilizar Breech de alumínio com passagem interna de 8 mm, quando compatível com a plataforma.

Não confundir

Breech 8 mm = 4,5 / 5,5 / 6,35 mm

Configurações maiores, como 9 mm, utilizam componentes específicos e não devem ser misturadas com este anúncio.

Configuração 6,35 mm

Em uma montagem 6,35 mm, além da válvula, o equipamento precisa possuir componentes correspondentes ao calibre, como:

• cano 6,35 mm compatível;
• Breech de 8 mm;
• percursor desta versão;
• cilindro compatível;
• demais componentes adequados à plataforma.

Trocar somente a válvula não transforma automaticamente o equipamento em 6,35 mm.

Compatibilidade com cilindros

A válvula utiliza:

M18 × 1,5 no lado do cilindro

O cilindro precisa possuir conexão compatível e respeitar sua própria pressão máxima de trabalho.

Pressão – atenção importante

Esta é uma:

VÁLVULA DE 300 BAR

Isso não significa que qualquer cilindro conectado possa receber 300 bar.

Exemplo:

Válvula 300 bar + cilindro máximo 220 bar = pressão máxima limitada a 220 bar pelo cilindro.

Sempre respeitar o componente de menor pressão máxima do conjunto.

Perguntas frequentes

Essa válvula é para quais calibres?
4,5 mm, 5,5 mm e 6,35 mm.

Serve para 9 mm?
Não considerar esta configuração como versão 9 mm. O 9 mm utiliza percursor diferente.

A válvula é de 200 ou 300 bar?
300 bar.

Qual a rosca do frame?
M27 × 1,5.

Qual a rosca do cilindro?
M18 × 1,5.

Qual o Top Hat?
8 mm.

Qual o corpo do percursor?
8 mm.

Qual a passagem de ar?
5,8 mm.

O percursor é de inox?
Sim.

Qual Breech usar?
Para esta configuração 4,5 / 5,5 / 6,35 mm, utilizar Breech de alumínio com passagem de 8 mm, quando compatível.

Breech de 11 mm é o correto para esta versão?
Não. Não associar Breech 11 mm automaticamente a esta válvula.

Se a válvula é 300 bar, posso colocar 300 bar em cilindro de 220 bar?
Não. O cilindro continua limitado a 220 bar.

Atenção – não confundir

ESTA VERSÃO

Válvula: 300 bar
Calibres: 4,5 / 5,5 / 6,35 mm
Top Hat: 8 mm
Corpo: 8 mm
Passagem: 5,8 mm
Breech: 8 mm compatível
Frame: M27 × 1,5
Cilindro: M18 × 1,5

VERSÃO 9 MM

Utiliza percursor diferente.

A IA não deve utilizar as especificações deste anúncio para responder sobre a válvula/configuração 9 mm.

Resumo para IA

Produto: Válvula de Alto Fluxo PCP CO2Brasil
Pressão: 300 bar
Calibres: 4,5 / 5,5 / 6,35 mm
9 mm: configuração diferente
Rosca frame: M27 × 1,5
Rosca cilindro: M18 × 1,5
Percursor: inox
Top Hat: 8 mm
Corpo: 8 mm
Passagem: 5,8 mm
Breech: alumínio 8 mm compatível
Manômetro: 90°
Foster: 8 mm
Pressão do cilindro: respeitar limite próprio

Chave principal para IA

Válvula 300 bar + 4,5/5,5/6,35 mm + M27×1,5 + M18×1,5 + Top Hat 8 mm + corpo 8 mm + passagem 5,8 mm + NÃO CONFUNDIR COM 9 MM
